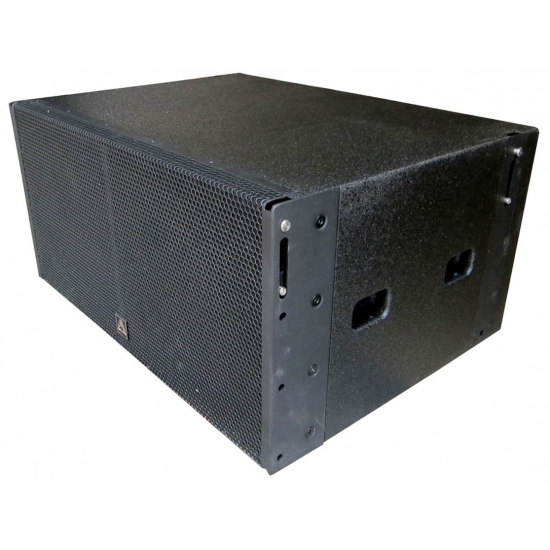

Dual 15inch bass line array speaker< back

zoom in zoom out

move up move left move right move bottom

  • Specifications
  • Feature
  • Application
  • Download
  • Print
  • <
    Title  Specification
    System Type    TWO way full range line array system   Bass line array
    Products Model:    LAT208   LAT210   LAT212   LAT118S   LAT215S   LAT218S

    LF driver unit Inch(aluminium frame)

    Voice Coil Dia

     2 x 8" (φ50mm)


     2 x 10" (φ65mm)


     2 x 12" (φ75mm)


     1 x 18"


     2 x 15"


     2 x 18"


    HF-Compression drivers       1x 1.7"(44mm ) neodymium HF   1 x 3"(75mm) neo    /   /   /

    Directivity Dispersion patented loaded Horn.

    Exit throat Size

     1"(25mm)throat   1.5"(38mm)throat   /   /   /
    Dispersion Angle (H * V)  H90°x 8°Vertical splay Angle Varies with array size configuration   /   /   /
    System Performance Section

    RatedPower/RMS(Continuous/Program)  600W /1200W    700W /1400W    900W /1800W    600W/1200W   1000W/2000W   1200W/2400W
    LF Rated power /RMS  500 W   600W   700W   600W   1000W   1200W
    HF Rated power /RMS  60 W   80W   100W

    Nominal Impedance LF  LF 8OhmX2   LF 8OhmX2   LF 8OhmX2   8 Ohm   8 Ohm parallel   8Ohm parallel
                                          HF  HF 8ohm   HF 8ohm   HF 8 ohm

    LF Sensitivity (SPL )Nominal1w/1m  LF  96dB    LF  98dB    LF  98dB    LF  98dB    LF  99dB    LF  99dB
    HF Sensitivity (SPL )Nominal  HF108dB   HF109dB   HF110dB

    LF Nominal Peak SPL  at 1m  LF 118dB    LF 125dB    LF 127dB    LF 128dB    LF 129dB    LF 129dB
    HF Nominal Peak SPL  HF126dB   HF132dB   HF134dB

    Frequency Response( ±3dB)  85Hz - 19KHz   82Hz - 19KHz    64Hz - 19KHz                     55Hz - 220Hz
    Usable Range at-6dB  75Hz - 20KHz    73Hz - 20KHz    58Hz - 20KHz                     50Hz - 250Hz
    Crossover Frequency point  1.9  KHz  Passive   1.8  KHz  Passive   1.7 KHz  Passive                        150 Hz
    BIA-amp Nominal Impedance  16Ohms   8 Ohms   4Ohms   4Ohms
    Harmonic distortion  ≦0.05%   ≦0.05%
    Appearance Section

    Input  Connector Passive  2*NL4 Speakon ( Input Pin±1=±1LF ,  Pin±2= ±2HF)

     2 *NL4 Speakon Input Pin±1=±1LF,Pin±2= N/C

    Outlook  Colours  Black
    Protective Grille  Perforated steel grille
    Appearance   Textured Polyurethane painted finished
    Enclosure material  Baltic Birch 15&18 mm Multi-laminate Plywood finished
    Rigging -Flyings  Handle  2 integrated cabinet handle
                   Suspension (Top frame)  Suspension requires optional LAT line-array Top frame kit , hardware & Pin
    Dimensions Section

    Dimension  W*D*H (mm)  590x340x280   920x460x380   920*460*380   590x 390x 480   740x460x430   800*480*450
    Shipping Dimensions (mm)  670x420x340   980*520*440   990*540*450   650x 560x 580   820x540 x 510   880*550*530
    Net Weight   (1pcs)  23kg     31 kg     36kg     45kg    50kg   60kg
    Shipping Weight (1pcs)  25 kg    34 kg    39kg   48kg    55kg    65kg
    Recommend combo Systems:

    Right side: 8pcs full range + 2pcs sub + 1pcs top frame.

    Left side:    8pcs full range + 2pcs sub + 1pcs top frame

  • LAT compact line array feature:

    1. Birch plywood 18mm, weather-resistant, scratch-resistant;

    2. Wave guide horn

    3. Imported drivers, powerful & perfect sound.

    4. Compact & multipurpose enclosed. It can hang in the air or stack on the ground.

    5. Black or white color

    6. Normal impedance: 16ohm

    7. Hardware is included, just plug and play

    8. Net weight: 28KG


  • Application:

    Theater places expand sound systems.

    Touring FOH system

    Audio & video presentations sound system

    Mobile or permanently live concert reinforcement
