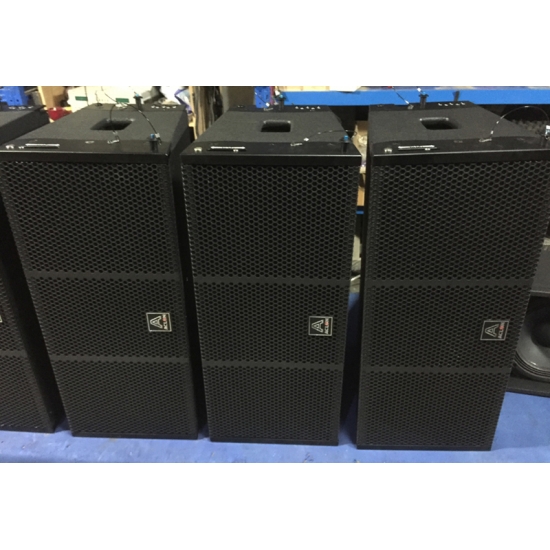

LAT210 compact line array speaker< back

zoom in zoom out

move up move left move right move bottom

  • Specifications
  • Feature
  • Application
  • Download
  • Print
  • LAT is a 2-way passive mid-large line array speaker, it is widely used in fixed-venue and full size events,

    such as church, wedding, auditorium, stadium, live concert etc.



    It is made of double ferrite woofer, one neodymium compression drivers with innovative horn design of wave phase philosophy;

     the drivers are with advanced cooling system.



    LAT system cab be used as main PA system with 4 cabinet minimum and 16 cabinets maximum per array.

    Iis very easy for mounting and combining, and is very compact design.



    ACLON LAT use imported from USA drivers, USA technology.

    Great sound, high powerful and reliability are of paramount importance when on show.

    Small in size and light on weight, ACLON speaker are easy to haul around.

    Yet their efficiency enables amazing amount of reliable and great sounding power.

    No matter if it’s auditorium show or club gigs.



    Feature:

    1. Two-way full range system

    2. Wave guide horn

    3. Customized driver HF, LF from USA brand

    4. Rock solid birch plywood CNC made cabinet

    5. Impedance: 16ohm

    6. Fast installation rigging system

    7. Comprehensive accessories suitable for different applications.



    Title  Specification
    System Type    TWO way full range line array system   Bass line array
    Products Model:    LAT208   LAT210   LAT212   LAT118S   LAT215S   LAT218S

    LF driver unit Inch

    (aluminium frame) Voice Coil Dia

     2 x 8" (φ65mm)

     ferrite

     2 x 10"

      (φ75mm) ferrite

     2 x 12" (φ100mm)

     ferrite

     1 x 18" (φ100mm)    2 x 15" (φ100mm)    2 x 18" (φ100mm)
    HF-Compression drivers       1x 1.7" neodymium    1 x 3"(75mm) neo    /   /   /

    Directivity Dispersion patented

    loaded Horn. Exit throat Size

     1"(25mm)throat   1.5"(38mm)throat   /   /   /
    Dispersion Angle (H * V)

     H90°x 8°Vertical splay Angle Varies with array size configuration

     /   /   /
    RMS /Program  700W /1400W    800W /1600W    1000W /2000W    600W/1200W   1000W/2000W   1200W/2400W
    LF Rated power /RMS  600 W   700W   900W   600W   1000W   1200W
    HF Rated power /RMS  60 W   80W   100W
    Nominal Impedance LF  LF 8OhmX2   LF 8OhmX2   LF 8OhmX2   8 Ohm   8 Ohm parallel   8Ohm parallel
                         HF  HF 8ohm   HF 8ohm   HF 8 ohm
    LF Sensitivity (SPL )Nominal1w/1m  LF  96dB    LF  98dB    LF  98dB    LF  98dB    LF  99dB    LF  99dB
    HF Sensitivity (SPL )Nominal  HF108dB   HF109dB   HF110dB
    LF Nominal Peak SPL  at 1m  LF 118dB    LF 125dB    LF 127dB    LF 128dB    LF 129dB    LF 129dB
    HF Nominal Peak SPL  HF126dB   HF132dB   HF134dB
    Frequency Response( ±3dB)  85Hz - 19KHz   82Hz - 19KHz    64Hz - 19KHz     55Hz - 220Hz
    Usable Range at-6dB  75Hz - 20KHz    73Hz - 20KHz    58Hz - 20KHz    50Hz - 250Hz
    Crossover Frequency point  1.9  KHz  Passive   1.8  KHz  Passive   1.7 KHz  Passive   150 Hz
    BIA-amp Nominal Impedance  16Ohms   8 Ohms   4Ohms   4Ohms
    Harmonic distortion  ≦0.05%

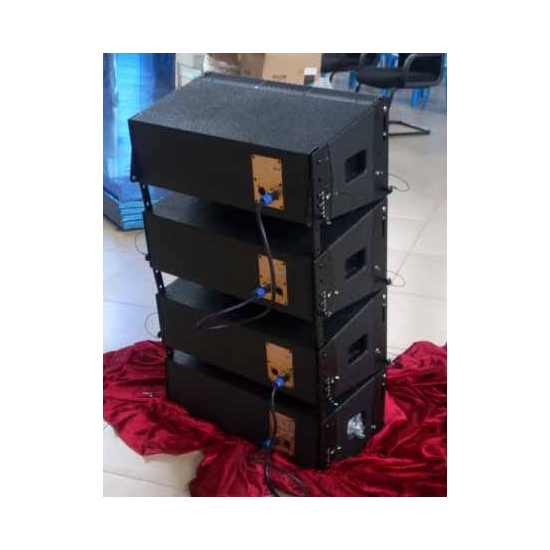

    Input  Connector Passive  2*NL4 Speakon ( Input Pin±1=±1LF ,  Pin±2= ±2HF)   2 *NL4 Speakon Input Pin±1=±1LF,Pin±2= N/C
    Outlook  Colours  Black
    Protective Grille  Perforated steel grille
    Appearance   Textured Polyurethane painted finished
    Enclosure material  Baltic Birch 15&18 mm Multi-laminate Plywood finished
    Rigging -Flyings  Handle  2 integrated cabinet handle
         Suspension (Top frame)  Suspension requires optional LAT line-array Top frame kit , hardware & Pin
    Dimension  W*D*H (mm)  590x340x280   920x460x380   920*460*380   590x 390x 480   740x460x430   800*480*450
    Shipping Dimensions (mm)  670x420x340   980*520*440   990*540*450   650x 560x 580   820x540 x 510   880*550*530
    Net Weight   (1pcs)  23kg     31 kg     36kg    45kg   50kg   60kg
    Shipping Weight (1pcs)  25 kg   34kg    39kg  48kg    55kg    65kg

    Recommend combo Systems:

    Right side: 8pcs full range + 2pcs sub + 1pcs top frame.

      Left side:    8pcs full range + 2pcs sub + 1pcs top frame

  • LAT compact line array feature:

    1. Birch plywood 18mm, weather-resistant, scratch-resistant;

    2. Wave guide horn

    3. Imported drivers, powerful & perfect sound.

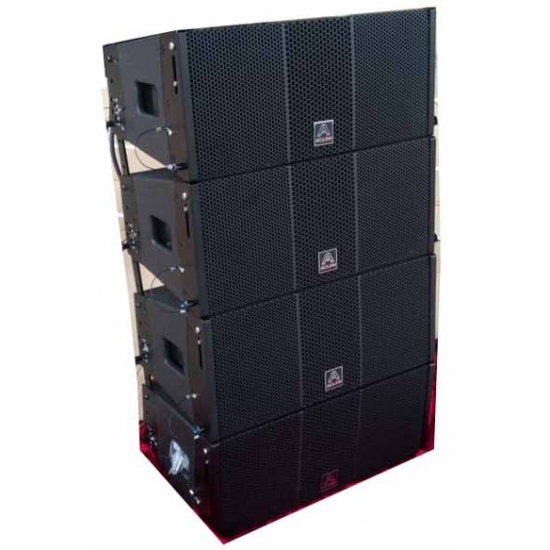

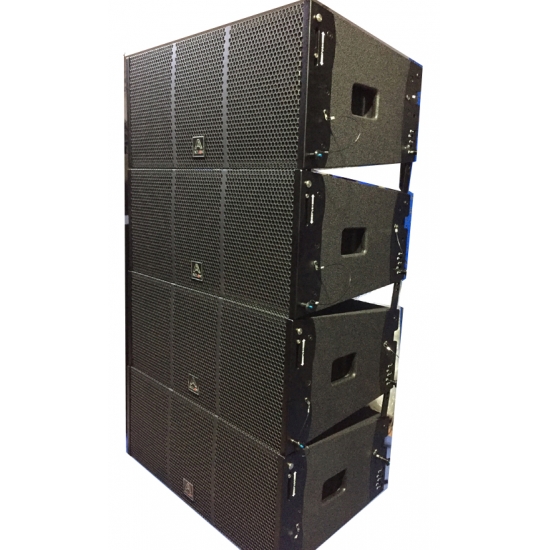

    4. Compact & multipurpose enclosed. It can hang in the air or stack on the ground.

    5. Black or white color

    6. Normal impedance: 16ohm

    7. Hardware is included, just plug and play

    8. Net weight: 28KG



  • Application:

    Theater places expand sound systems.

    Touring FOH system

    Audio & video presentations sound system

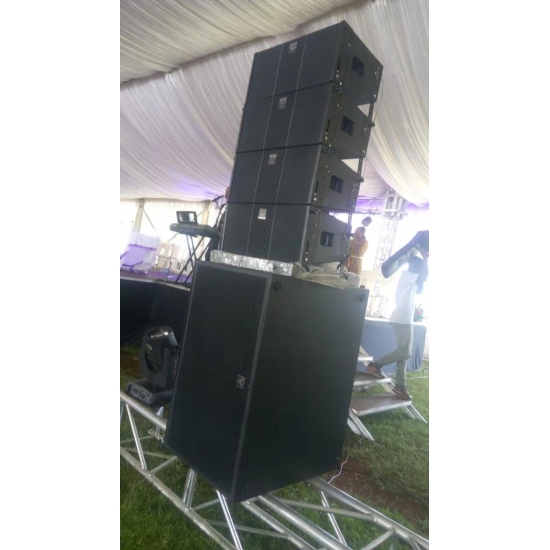

    Mobile or permanently live concert reinforcement
